MixEnR (EnRezo)
Simulations de mix énergétiques des réseaux de chaleur à développer
Dans le cadre du projet EnRezo, le Cerema a développé un module permettant de simuler les mix énergétiques possibles des réseaux de chaleur à développer.
Ce module permet notamment de :
- Estimer, au pas de temps horaire, les courbes de charge des réseaux à développer ;
- Identifier les sources mobilisables en prenant en compte les données météo à chaque heure de l'année (température, ensoleillement et couverture nuageuse) ;
- Simuler un mix énergétique pour chaque source d'EnR&R thermique potentielle (STEP, UVE, chaleur fatale industrielle, datacenter, géothermie sur nappes, solaire thermique et bois-énergie).
Simulations réalisées

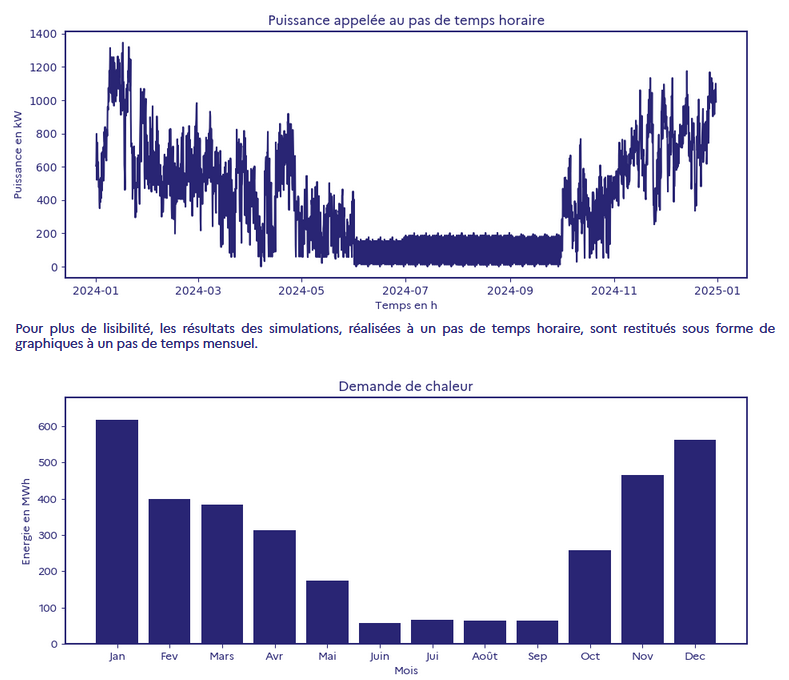

1ere étape : Simulation d'une courbe de charge
Sur la base de données météorologiques fournies à chaque heure de l'année et des besoins en chaleur estimés par le Cerema, il est possible de simuler le profil de charge du réseau à développer. Ce profil permet notamment d'identifier la puissance maximum qui serait appelée au cours de l'année, permettant de dimensionner en conséquence les systèmes de production.

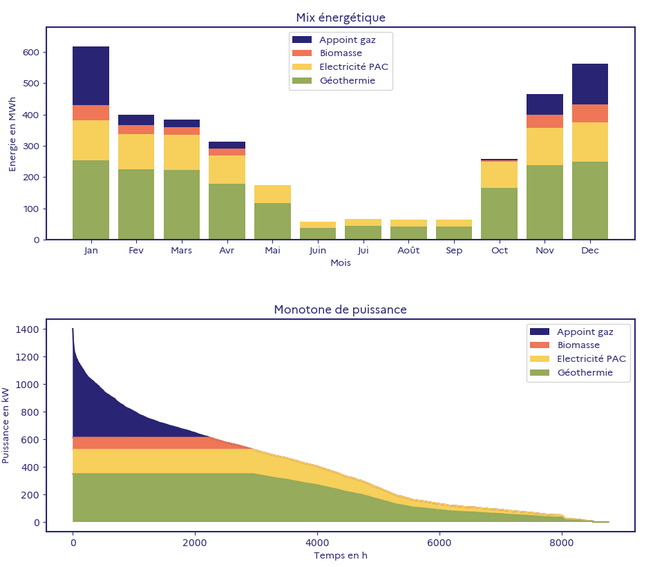

2e étape : Simulation d'un mix énergétique
Grâce aux caractéristiques de la ressource identifiée (ici le débit et la température d'une ressource géothermale sur nappes), il est possible de simuler la puissance extractible à chaque heure de l'année pour alimenter le réseau de chaleur à développer. Selon les hypothèses utilisées, un système d'appoint est systématiquement proposé pour couvrir l'ensemble des besoins du réseau.
La méthodologie utilisée précisant les étapes et les hypothèses de travail pour chaque donnée est disponible en téléchargement plus bas.
Un module directement intégré dans l'outil EnRezo

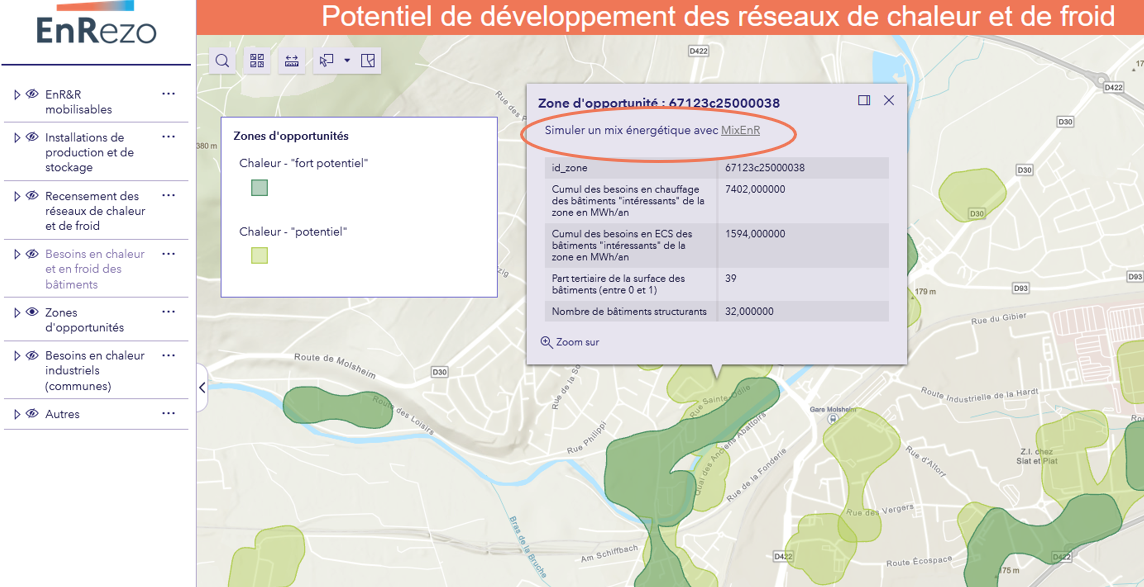

L'utilisation de ce nouveau module se fait directement sur l'interface cartographique d'EnRezo. Il vous suffit de sélectionner une zone d'opportunité, puis de cliquer sur "Simuler un mix énergétique avec MixEnR" (voir image ci-dessous)
Une page html est alors générée, vous permettant de visualiser les données, analyses et simulations relatives aux mix énergétiques potentiels du réseau de chaleur pouvant être développé dans la zone d'opportunité sélectionnée.
A noter qu'une amélioration du module MixEnR sera entreprise en 2026 pour vous permettre de modifier les caractéristiques des zones étudiées (besoins en chaleur) et les hypothèses permettant de générer des mix énergétiques (dimensionnement des puissances des équipements de production, gisements de chaleur fatale à inclure/exclure dans l'analyse, combinaison de différentes source d'énergie).
